04-Expansion_Pins_Testing

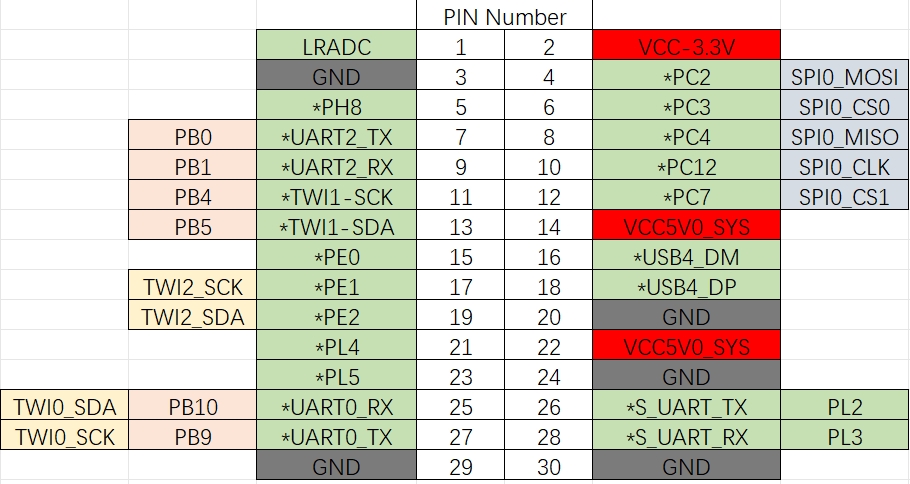

K5 Expansion Pins

image-20241009150239258

K5C Expansion Pins

image-20250515144550428
  • Pins marked with * indicate default software configurations.

  • UART0_RX/TX: Default debug UART.

  • TWI refers to I2C (e.g., TWI1_SCK/SDA = I2C_CLK/SDA).


UART

Check device nodes

  • ttyS0 ↔ DEBUG_UART0

  • ttyS2 ↔ UART2

  • ttyS7 ↔ S_UART

Set baud rate

Send data to UART

Receive data


GPIO

sys LED Control

LEDs registered as GPIO can be controlled via the brightness node.

High-level voltage: PB-3.3V / PC-1.8V

List registered LEDs

Example: Control PH8 pin


sunxi GPIO Control

Last updated
