Keybox

​ 由于 efuse 空间受限， Tina 上支持了 keybox Secure Storage 功能，该功能默认开启。下面介绍如何自定义keybox进行烧录并读取。

hashtag
1 固件配置

​ 要想烧录Keybox的前提是安全固件，安全固件的介绍在文档14-Secure Boot

hashtag
1.1 Keybox_list 自定义

​ uboot会根据环境变量keybox_list来选择加载至secure os中的key。 keybox_list环境变量在env文件中进行配置，使用逗号分隔各 key。

如下：添加自定义的key名称

--- a/device/config/chips/h618/configs/default/env.cfg
+++ b/device/config/chips/h618/configs/default/env.cfg
@@ -13,7 +13,7 @@ mac=
 wifi_mac=
 bt_mac=
 specialstr=
-keybox_list=hdcpkey,widevine
+keybox_list=hdcpkey,widevine,xie
 #set kernel cmdline if boot.img or recovery.img has no cmdline we will use this
 setargs_nand=setenv bootargs earlyprintk=${earlyprintk} initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${nand_root} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} selinux=${selinux} specialstr=${specialstr} gpt=1
 setargs_mmc=setenv  bootargs earlyprintk=${earlyprintk} initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${mmc_root} rootwait init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} selinux=${selinux} specialstr=${specialstr} gpt=1

hashtag
1.2 读取Keybox配置

​ 读取Keybox使用的全志提供的API，并且Tina下已经存放有这些API调用的demo。Keybox读取需要通过TA/CA。

CA：属于 Linux 端应用程序，同其他应用程序一样，编译比较简单，只需要依赖 optee‑client 所提供的库，即可编译完成。

TA：属于安全应用程序，编译需要借助 TA dev‑kit。

hashtag
1.2.1 TA/CA的编译配置

执行内核配置命令

将下面的选项使能

optee-efuse-read 为我们使用的示例

optee-helloworld 用于确认TA/CA环境是否正常示例

查看是否修改成功

添加符合平台版本的dev_kit

hashtag
1.2.2 optee-efuse-read 对应修改介绍

​ optee-efuse-read 要能正常读取keybox并打印，需要对原本的demo进行对应的修改，增加对keybox读取到的缓存区进行打印。下面是测试时做的修改，可供参考：

dump为demo自带的16进制打印函数

128 为我烧写的key长度

hashtag
1.2.3 全志特有API的介绍

  • utee_sunxi_keybox

功能：读取 keybox 中特定名称的数据。

参数：

• keyname： key 数据名称，需与 env*.cfg 文件中 keybox_list 指定的名称相同。

• out_buf：待读取的数据存放空间，空间大小必须大于等于 size。

• size：待读取的长度。

返回值：

• 0：成功

• ‑1：失败

  • utee_sunxi_read_efuse

功能：读取 efuse。

参数：

keyname： key 数据名称。

result_len：返回读取数据的长度。

rd_buf：待读取的数据存放空间，空间大小必须大于等于 efuse 中数据的长度。

返回值：

0：成功

其他：失败

  • utee_sunxi_write_efuse

功能：烧录 efuse。

参数：

keyname： key 数据名称。

write_len：烧录数据的长度，单位 byte。

wr_buf：待烧录的数据，长度必须大于等于 write_len。

返回值：

0：成功

其他：失败

hashtag
1.3 编译安全固件

配置burn_key 属性

​ 设置 burn_key 属性值为 1 后，设备才会接收 DragonSN 通过 usb 传输的信息，进行相应的烧录工作。该属性在文件 longan/device/config/chips/h618/configs/p2/sys_config.fex中， [target] 项下，如图。如果未显式配置，按 burn_key=0 处理。

image-20241122101659346

生成的安全固件位于：longan/out/ h618_android12_p2_uart0_secure_secure_v0.img

后面的v0就是你设置的版本号，芯片出厂默认是0

hashtag
1.4 烧录确认

确保keybox_list 已经存在要烧录的key名称xie

uboot中确认，开机上电后一直按s按键进入uboot命令行界面

系统中确认TA/CA 正常

hashtag
2 烧写Keybox

​ 烧写keybox方法和rotpk 一样，通过 PC 端工具 dragonSN 进行烧录。 DragonSN 工具通过 usb 与设备通信，控制设备烧录指定的 二进制keybox文件信息。具体烧录步骤如下:

打开dragonSN ：

image-20250318152318389

鼠标选择配置key

image-20250318152340301

选择确定

​ image-20250318152416786

image-20250318152535419

鼠标右键列表可以选择删除不要的配置

image-20250318152745256

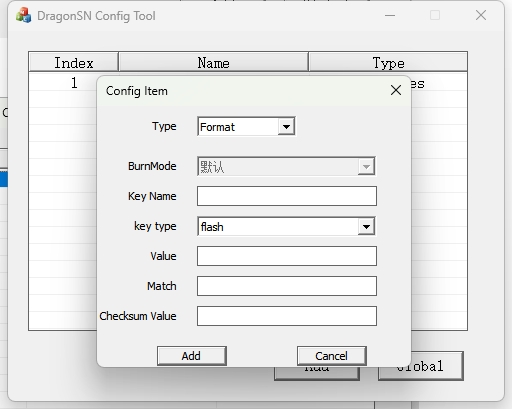

添加配置

image-20250318152809796
image-20250318152837932

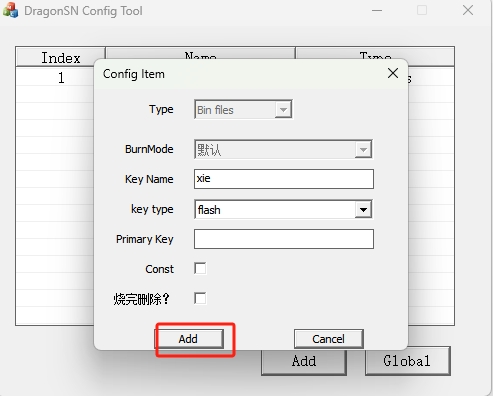

key详细配置如下：key name 为你Keybox_list添加的名称

image-20250318152922597

确定添加

image-20250318153052923
image-20250318153112853

添加完成后返回烧录工具主界面

image-20250318153137093
image-20250318153220826
image-20250318153238161

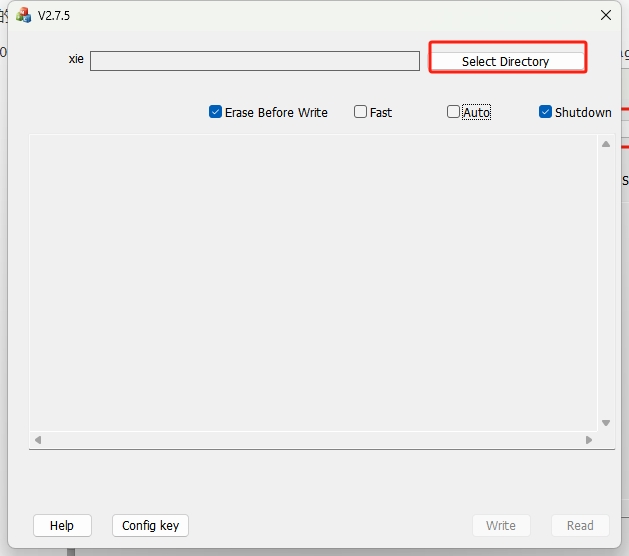

选择你要烧录的key文件

image-20250318153520969

确定选择的文件后选择配置 擦除之前烧录 和 烧写后关机，非生产阶段不要选择自动烧录，以免烧错。

image-20250318153626900

板子上电后，界面如下：

image-20250318154116349

点击烧录

image-20250318154134143

烧写中

image-20250318154147718

烧写完成

image-20250318154206857

完成后记得关闭工具，以免重启板子后再次识别

hashtag
3.读取keybox

uboot中读取加密后的keybox

系统中调用demo读取keybox

读取出的对比你烧写的key，一样就是成功了
