02-快速使用

本指南旨在帮助用户快速上手使用主板，包含板卡上电、显示屏连接、调试串口、ADB 、SSH 连接等内容。

板卡上电

供电方式

K2B

K2B 支持TYPE-C 5V 供电（建议），如下图所示：

TYPE-C 5V

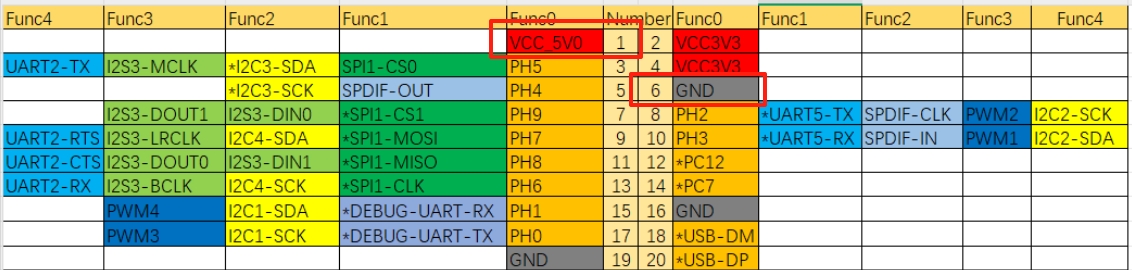

也可使用5V跳线接入20Pin扩展引脚中的1号管脚供电，地可接管脚6

image-20250527142320062

K2C

K2B 支持DC 12V 供电，如下图所示：

DC 12V

LED状态

开发板配备两个LED灯，默认状态下，绿色LED为电源指示灯，蓝色LED为心跳指示灯

电源指示灯上电即长亮，心跳灯内核启动后持续闪烁。

通过两个LED灯的状态，可初步判断开发板运行的状态。

若电源指示灯不亮则检查电源部分异常，若心跳指示灯不闪烁则系统运行异常。

显示屏

主板支持HDMI显示

HDMI

调试串口

波特率

调试串口的波特率需设置为 115200。

调试串口线说明

目前提供的调试串口线共有四根线，各线功能如下：

  • 红色：VCC（不需要连接）

  • 绿色：TX

  • 白色：RX

  • 黑色：GND

其他调试工具线的连接方式同理，只需连接 TX、RX、GND 即可，且调试工具需支持 115200波特率才能正常通信。调试串口线详情见下图：

Serial port cable

板卡DEBUG引脚

K2B

K2B DEBUG PORT
K2B DEBUG PORT

K2C

K2C DEBUG PORT
K2C DEBUG PORT

接线方法

K2B

image-20250426174803589

K2C

image-20250426174822656

串口助手软件下载与使用

下载串口助手软件

串口助手软件 可自行下载，下面以Mobaxterm为例

网盘路径：

h618_data\5-DevelopmentTools\UART_DebugTool\MobaXterm_Portable_v20.3.zip

软件官网下载：https://mobaxterm.mobatek.net/

Mobaxterm操作步骤

  1. 新建会话窗口

  2. 选择会话窗口类型为serial

  3. 选择串口COM编号（打开Windows系统 设备管理器 -> 端口界面可查看COM编号）

  4. 选择串口波特率 115200

  5. 启动会话窗口

image-20250509173628697

ADB

ADB（Android Debug Bridge）是安卓系统开发调试桥接工具，支持通过 USB 或网络连接设备，可实现应用安装、文件传输、命令执行等设备管理与调试操作。

安卓系统支持ADB功能使用，详见 ADB教程。

ADB调试

image-20250509185455550

SSH

SSH（Secure Shell）是一种网络协议，用于在不安全的网络上建立安全的远程连接。它提供了加密和身份验证机制，以确保数据的保密性和完整性。通过SSH，用户可以安全地管理远程服务器、传输文件和访问远程资源。

支持SSH功能使用，详见 SSH。

image-20250411103217477

常见问题

上电供电问题

当主板接入较多外设，导致功耗较高时，接入电源后，上电绿灯可能会较暗或不能保持常亮，系统启动也可能出现异常。

解决方案：这一般是电源供电问题，请检测对应电源的功耗是否足够，能否支持所连接的外设模块供电。
