MIPI转接板介绍
本章主要介绍 KICKPI 开发板使用的 MIPI转接板。
为了主板能够接入不同形式、规格的 MIPI 屏及触摸框，通过转接板的形式适配各式各样的触摸接口。
注：所有使用FPC接口的外设在拆/接线前，主板必须先断电！！！
注：所有使用FPC接口的外设在拆/接线前，主板必须先断电！！！
注：所有使用FPC接口的外设在拆/接线前，主板必须先断电！！！

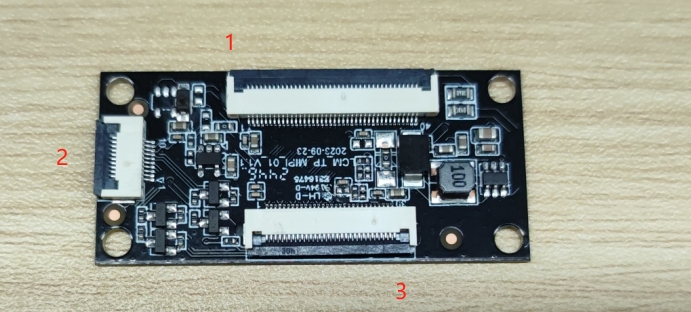

V1.0 MIPI 转接板
V1.0 仅支持 rockchip 方案主板 （K1 / K1B / K3 / K7 / K8）
接口1：40 Pin 屏接口（通过 FPC 排线连接 MIPI 屏 + I2C 触摸框）
接口2：10 Pin 触摸接口（通过 FPC 排线连接 I2C 触摸框接口）
接口3：30 Pin 屏接口（通过 FPC 排线连接主板接口）

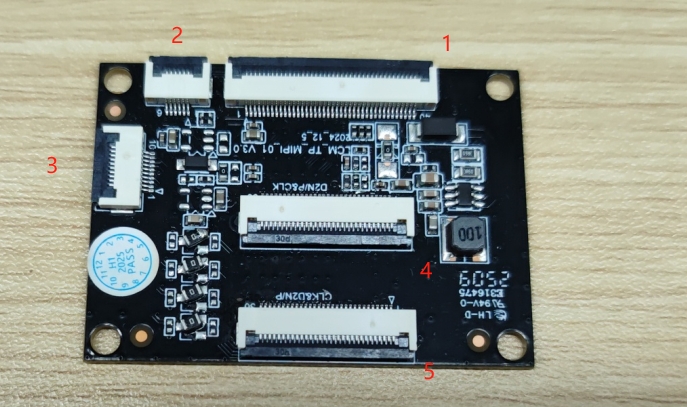

V1.3 MIPI 转接板
V1.3 MIPI 转接板添加了全志系列主板的支持，并扩展了 6 PIN的 I2C 触摸框支持。
瑞芯微系列主板与转接板的接口4进行连接！（K1 / K1B / K3 / K7 / K8）
全志系列主板与转接板的接口5进行连接！（K4B / K5 / K5C ）
接口1：40 Pin 屏接口（通过 FPC 排线连接 MIPI 屏 + I2C 触摸框）
接口2：6 Pin 触摸接口（通过 FPC 排线连接 I2C 触摸框接口）
接口3：10 Pin 触摸接口（通过 FPC 排线连接 I2C 触摸框接口）
接口4：30 Pin 屏接口（通过 FPC 排线连接 rockchip 瑞芯微系列主板接口）
接口5：30 Pin 屏接口（通过 FPC 排线连接 allwinner 全志系列主板接口）
常见问题
购买了一块MIPI屏幕和瑞芯微和全志的两块主板，怎么两块主板都能点亮屏幕？
第一步，确认屏幕的转接板是 V1.3 版本。
第二步，根据主板选择接入不同的 30 Pin 接口。V1.3 MIPI转接板
注：所有使用FPC接口的外设在拆/接线前，主板必须先断电！！！
注：所有使用FPC接口的外设在拆/接线前，主板必须先断电！！！
注：所有使用FPC接口的外设在拆/接线前，主板必须先断电！！！
